Η Apple κατοχύρωσε δίπλωμα ευρεσιτεχνίας για περισκοπικούς φακούς στα iPhone που αναμένονται το 2022

Αναμένουμε να δούμε iPhone περισκοπικούς φακούς να υιοθετούνται σε ένα ή και περισσότερα μοντέλα του χρόνου, και πλέον η Apple έχει και δίπλωμα ευρεσιτεχνίας για μια τέτοια υλοποίηση.

Οι φακοί αυτοί θα μπορούν να δώσουν άνετα την δυνατότητα σε ένα iPhone να έχει 10x οπτικό ζουμ.

Οι φακοί ζουμ χρειάζονται μια συγκεκριμένα απόσταση μεταξύ του πιο κοντινού αντικειμένου και του πιο μακρινού στο κάδρο της λήψης και όσο μεγαλύτερη είναι το ζουμ τόσο μακρύτερη είναι αυτή η απόσταση για οποιοδήποτε διάφραγμα στον αισθητήρα της κάμερας. Για αυτό το λόγο αυτοί οι φακοί ονομάζονται “long lenses” στις παραδοσιακές κάμερες.

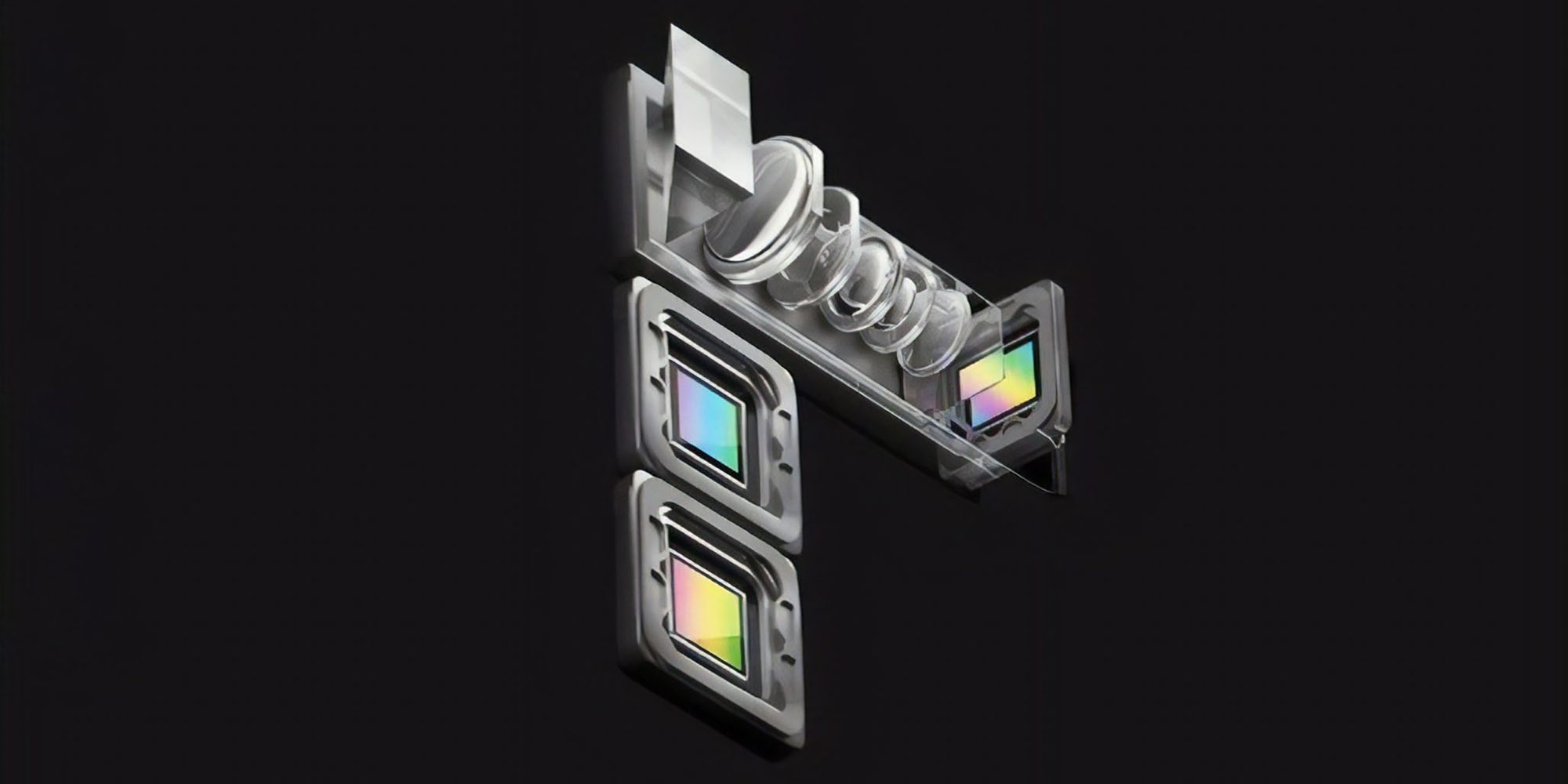

Ένας μακρύς τέτοιος φακός λοιπόν είναι προβληματικός σε ένα smartphone, καθώς δεν υπάρχει αρκετό πάχος στη συσκευή για να χωρέσει ο αντίστοιχος αισθητήρας. Ένας φακός περισκοπίου λύνει αυτό το πρόβλημα προσανατολίζοντας τον φακό κάθετα μέσα στο περίβλημα του τηλεφώνου και χρησιμοποιώντας πρίσματα ή καθρέφτες για να κάμψει το φως κατά 90 μοίρες. Μπορείτε να δείτε ένα παράδειγμα κάτω από ένα τηλέφωνο Oppo με αυτή την τεχνολογία:

Όπως έχει αναφέρει ο πάντα αξιόπιστος αναλυτής Ming-Chi Kuo η Apple θα παρουσιάσει τέτοια τεχνολογία φακών στα 2022 iPhone.

Σήμερα το Patently Apple εντόπισε πως η Apple πλέον έχει και κατοχυρωμένο δίπλωμα ευρεσιτεχνίας για μια τέτοια υλοποίηση που η εταιρεία την ονομάζει “folded camera.”

Embodiments of a folded camera are described that include two light folding elements (e.g., prisms) and an independent lens system located between the two prisms that includes an aperture stop and lens elements with refractive power mounted in a lens barrel. The prisms and lens system may collectively be referred to as an optical system.

The prisms provide a “folded” optical axis for the camera, for example to reduce the Z-height of the camera. The lens system includes a lens stack including one or more refractive lens elements mounted in a lens barrel, and an aperture stop located at or in front of a first lens element in the stack.

A first prism redirects light from an object field from a first axis (AX 1) to the lens system on a second axis (AX 2). The lens element(s) in the lens stack receive the light through the aperture stop and refract the light to a second prism that redirects the light onto a third axis (AX 3) on which a photosensor of the camera is disposed. The redirected light forms an image plane at or near the surface of the photosensor.
